1. Jetpack源码解析---看完你就知道Navigation是什么了?

之前已经翻译过了Google官方的CodeLabs上面的教程,教程很详细,代码在Github上也可以找到,本篇文章旨在自己的APP上使用效果及演示Demo,来具体的使用Navigation。并且对其进行源码解析。

基本相关介绍可以查看我之前翻译的文章,基本就是google翻译了一个大概。

一、Android Jetpack_Note_CodeLabs一Navigation

基本使用

虽然在之前的文章中已经很详细的介绍了Navigation,但是这里也简单的叙述一下我在项目中的具体使用:

2.1 Navigation+DrawerLayout+ToolBar

我们可以通过使用Navigation 配合DrawerLayout侧边栏和Toolbar标题来进行工作,不再需要我们去定义点击事件,也不需要我们去管理Fragment做切换,只需要我们做相关的配置和极少量的代码就可以了。

2.1.1 DrawerLayout

侧边栏的用法和我们之前的使用一样,配置好我们NavigationView里面的_headerLayout__menu_即可;

**注意:**这里面的menu有一点和我们之前的不一样,item的id必须要和navigation里面的fragment的id相同,否则点击事件不生效,这里先提一下,下面会详细介绍。

2.1.2 ToolBar和NavHostFragment

DrawerLayout配置好之后,我们再来配置标题栏,之前我们的用法都是在中间加一个存放Fragment的容器,有可能是FrameLayoutViewPager等,这里面我们需要配置一个Fragment,这个Fragmentnameandroidx.navigation.fragment.NavHostFragment,这是一个添加到布局中的特殊部件,NavHostFragment通过navGraphnavigation导航编辑器进行关联。具体代码如下:

<androidx.drawerlayout.widget.DrawerLayout
            xmlns:tools="http://schemas.android.com/tools"
            android:id="@+id/drawer_layout"
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:fitsSystemWindows="true"
            tools:openDrawer="start">
        <LinearLayout
                android:layout_width="match_parent"
                android:layout_height="match_parent"
                android:orientation="vertical">
            <com.google.android.material.appbar.AppBarLayout
                    android:layout_height="wrap_content"
                    android:layout_width="match_parent"
                    android:theme="@style/AppTheme.AppBarOverlay">

                <androidx.appcompat.widget.Toolbar
                        android:id="@+id/toolbar"
                        android:layout_width="match_parent"
                        android:layout_height="?attr/actionBarSize"
                        android:background="?attr/colorPrimary"
                        android:theme="@style/AppTheme.PopupOverlay"
                />

            </com.google.android.material.appbar.AppBarLayout>

            <fragment
                    android:id="@+id/fragment_home"
                    android:name="androidx.navigation.fragment.NavHostFragment"
                    android:layout_width="match_parent"
                    android:layout_height="match_parent"
                    app:defaultNavHost="true"
                    app:navGraph="@navigation/navigation_main"/>
        </LinearLayout>

        <com.google.android.material.navigation.NavigationView
                app:itemIconTint="@color/nav_item_txt"
                app:itemTextColor="@color/nav_item_txt"
                android:id="@+id/nav_view"
                android:layout_width="wrap_content"
                android:layout_height="match_parent"
                android:layout_gravity="start"
                android:fitsSystemWindows="true"
                app:headerLayout="@layout/nav_header_main"
                app:menu="@menu/activity_main_drawer"/>

    </androidx.drawerlayout.widget.DrawerLayout>

我们可以看到NavHostFragment中有两个属性比较特殊:app:defaultNavHostapp:navGraph="@navigation/navigation_main",前者就是是否是默认的其实页面,后者就是我们要设计的Navigation布局文件.

2.1.3 navigation_main.xml

Android Studio3.2版本以上里面内嵌了Navigation的设计面板工具,我们可以在res文件夹下面的navigation文件里面对我们的fragment/Activity进行设计。


打开Desgin面板,进入设计模式,在里面我们可以新建我们的目标页面。如果你还没创建过一个**Destination,**你可以点击create a destination创建一个Fragmengt/Activity。当然如果你之前已经创建好了的话,在这里你可以直接选择:


选择完一个Destination之后,在面板中就可以看到了,具体的action、arguments就不介绍了,详细的可以看之前的文章。

打开Text模式的xml我们可以看到我们选择的Fragmengt配置信息,当然你也可以不通过面板设计,也可以直接在xml里进行代码编写。
startDestination是APP默认启动的页面,这里面必须要指定,否则会报错crash。这里我的代码所指默认页面是HomeFragment,如下:

<navigation xmlns:android="http://schemas.android.com/apk/res/android"
            xmlns:app="http://schemas.android.com/apk/res-auto"
            xmlns:tools="http://schemas.android.com/tools"
            android:id="@+id/navigation_main"
            app:startDestination="@+id/homeFragment"
            tools:ignore="UnusedNavigation">

 <fragment android:id="@+id/homeFragment"
              android:name="com.hankkin.jetpack_note.ui.home.HomeFragment"
              android:label="@string/menu_home">
        <action android:id="@+id/action_navigationFragment_to_webFragment"
                app:destination="@id/webFragment"
                app:enterAnim="@anim/slide_in_right"
                app:exitAnim="@anim/slide_out_left"
                app:popEnterAnim="@anim/slide_in_left"
                app:popExitAnim="@anim/slide_out_right"/>
    </fragment>

    <fragment android:id="@+id/codeFragment"
              android:name="com.hankkin.jetpack_note.ui.CodeFragment"
              android:label="@string/menu_code"/>

我们可以看到上面的布局代码 默认的起始页面是homeFragment,下面还有一个codeFragment,其实这两个fragment也就是对应着在menu中的两个菜单,同时也对应我们侧边栏中的一个首页和一个代码页,

<item
                android:id="@+id/homeFragment"
                android:icon="@drawable/ic_menu_home"
                android:title="@string/menu_home"/>
        <item
                android:id="@+id/codeFragment"
                android:icon="@drawable/ic_menu_code"
                android:title="@string/menu_code"/>

还记得上面说的id要相同吗?就是上面item的id要和navigation_main.xml中fragment的id相同,否则点击菜单不会切换fragment的。

配置完上面这些信息之后,怎么将他们绑定起来使用呢?

2.1.4 NavController

先看下代码:

		navController = Navigation.findNavController(this, R.id.fragment_home)
        appBarConfiguration = AppBarConfiguration(setOf(R.id.homeFragment, R.id.codeFragment), drawerLayout)
        // Set up ActionBar
        setSupportActionBar(mDataBinding.toolbar)
        setupActionBarWithNavController(navController, appBarConfiguration)
        // Set up navigation menu
        mDataBinding.navView.setupWithNavController(navController)
  • 我们通过findNavController传入之前定义好的装载fragment的容器id(也就是之前定义的NavHostFragment)找到了Navigation对应的navController;
  • 通过配置一个AppBarConfiguration,AppBarConfiguration 里传入了一个id的set集合和drawerlayout,id的集合就是我们在**navigation_main.xml **定义的fragment id
  • 最后通过设置setupActionBarWithNavController、setupWithNavController进行关联绑定

到此,我们的基本配置就结束了,可以看到我们drawerlayout中的首页和代码按钮点击会切换对应的fragment,同时toolbar的汉堡按钮和返回按钮也会自动切换;当然Navigation还可以配合BottomNavigationView使用。

2.2 BottomNavigationView使用

2.2.1 配置文件

和上面的步骤类似:也是配置好 navigation.xml布局以及 BottomNavigationView所对应的menu菜单文件

2.2.2 setupWithNavController

当然BottomNavigationView也提供了扩展方法setupWithNavController去绑定菜单和fragment,这里使用很简单就不具体介绍了。详情可见BottomNavSampleActivity

2.3 Action跳转及传餐

2.3.1 Action跳转

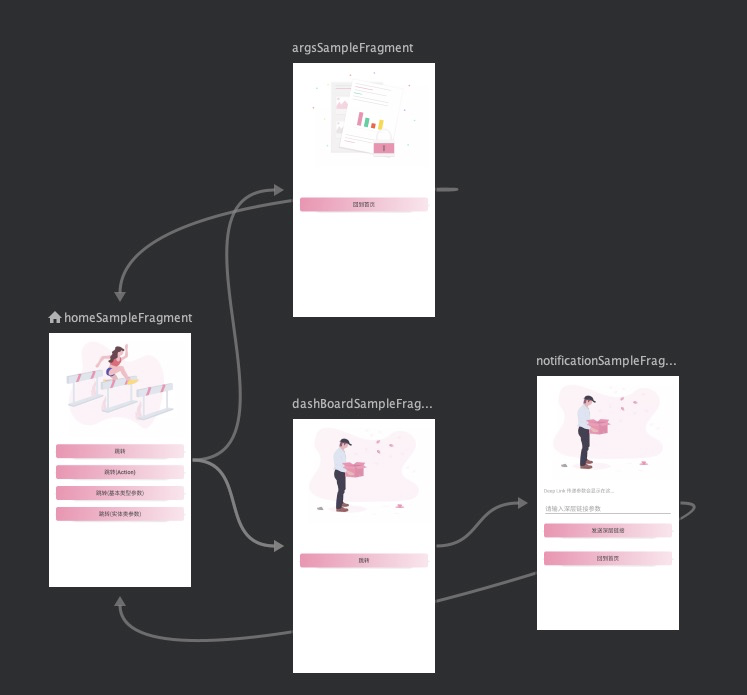

先看一下navigation的Desgin模式:


可能你会注意到这些线是什么?没错这就是一个一个的Action,当你手动将两个Fragment进行连线后,在xml布局里面会对应生成一个标签,例如:

<action android:id="@+id/action_dashBoardSampleFragment_to_notificationSampleFragment"
                app:destination="@id/notificationSampleFragment"/>


它会自动创建好id,id有可能比较长,但是确很清楚,从xtoy的模式,当然如果你不喜欢可以自己改,destination则是我们要跳转到的目标接界面。

action设置好了之后,我们可以执行下面代码进行跳转:

findNavController().navigate(R.id.action_homeSampleFragment_to_dashBoardSampleFragment_action)

2.3.2 NavOptions切换动画

当然fragment之间的切换是支持动画的,NavOptions是一个动画管理类,我们可以设置进入和回退的动画,设置的方式有两种:

  1. 直接在标签中设置动画
<action android:id="@+id/action_homeSampleFragment_to_dashBoardSampleFragment_action"
                app:destination="@id/dashBoardSampleFragment"
                app:enterAnim="@anim/slide_in_right"
                app:exitAnim="@anim/slide_out_left"
                app:popEnterAnim="@anim/slide_in_left"
                app:popExitAnim="@anim/slide_out_right"/>
  1. 通过NavOptions设置动画
val options = navOptions {
            anim {
                enter = R.anim.slide_in_right
                exit = R.anim.slide_out_left
                popEnter = R.anim.slide_in_left
                popExit = R.anim.slide_out_right
            }
        }
        view.findViewById<Button>(R.id.navigate_destination_button)?.setOnClickListener {
            findNavController().navigate(R.id.flow_step_one_dest, null, options)
        }

2.3.3 参数传递

fragment之间的切换参数传递的方法也很简单,之前我们可能要通过宿主Activity或者接口等方法,总之挺麻烦的,下面我们看看通过Navigation控制的Fragment之间怎么传递?

我们可以在naviagtion布局中使用标签,

  • name是我们传参的key
  • argType是参数类型
  • defaultValue默认值
  • nullable 是否可空
<argument
         android:name="deep_args"
         app:argType=""
         android:defaultValue=""
         app:nullable=""/>

**注意:**当然type类型也支持我们自定的实体类,但是需要你填写类的全路径,同时你要保证实体类实现了序列化

我们可以通过把参数传递封装到Bundle中,然后再执行navigate()方法时传递过去,例如:

val args = Bundle()
args.putString("link","1")
args.putString("title","1")
it.findNavController().navigate(R.id.webFragment, args)

当然你在接受是也可以通过getArguments().getString(xxxx)这种方式去获取,但是Navigation组件还提供给了我们更简单的方式,当你设置了标签后,通过编译代码,会自动为我们生成一个XXXFragmentDirections类,它里面为我们作了参数的封装,而NavController的navigate()方法同时支持direction类型的传递。

val direction = HomeFragmentDirections.actionNavigationFragmentToWebFragment(link,title)
it.findNavController().navigate(direction)

同时在我们的目标页面所对应了一个XXXFragmentArgs,我们可以直接拿到navArgs()从这里我们可以直接拿到参数。

private val args: WebFragmentArgs by navArgs()

关于Deep Link 是指跳入应用内的一个功能,我就把它翻译成深层链接了,Navigation提供了这样一个功能,使用起来也很简单:

            val args = Bundle()
            args.putString("deep_args",et_deep_link.text.toString())
            val deep = findNavController().createDeepLink()
                .setDestination(R.id.notificationSampleFragment)
                .setArguments(args)
                .createPendingIntent()

            val notificationManager =
                context?.getSystemService(Context.NOTIFICATION_SERVICE) as NotificationManager
            if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.O) {
                notificationManager.createNotificationChannel(
                    NotificationChannel(
                        "deeplink", "Deep Links", NotificationManager.IMPORTANCE_HIGH)
                )
            }
            val builder = NotificationCompat.Builder(
                context!!, "deeplink")
                .setContentTitle(resources.getString(R.string.app_name))
                .setContentText("Navigation 深层链接测试")
                .setSmallIcon(R.mipmap.jetpack)
                .setContentIntent(deep)
                .setAutoCancel(true)
            notificationManager.notify(0, builder.build())

我们可以创建一个DeepLink,带上参数,通过Notification通知来测试这样的效果,可以直接跳到项目中的该页面。
具体可查看SampleNotificationFragment

源码解析

3.1 NavHostFragment

官网上是这样介绍它的:NavHostFragment provides an area within your layout for self-contained navigation to occur. 大致意思就是NavHostFragment在布局中提供了一个区域,用于进行包含导航

接下来我们看一下它的源码:

public class NavHostFragment extends Fragment implements NavHost {
    @CallSuper
    @Override
    public void onAttach(@NonNull Context context) {
        super.onAttach(context);
        if (mDefaultNavHost) {
            requireFragmentManager().beginTransaction()
                    .setPrimaryNavigationFragment(this)
                    .commit();
        }
    }
}

可以看到它就是一个Fragment,在onAttach生命周期开启事务将它自己设置成了PrimaryFragment了,当然通过defaultNavHost条件判断的,这个布尔值看着眼熟吗?没错,就是我们在xml布局中设置的那一个。

					<fragment
                    android:id="@+id/fragment_home"
                    android:name="androidx.navigation.fragment.NavHostFragment"
                    android:layout_width="match_parent"
                    android:layout_height="match_parent"
                    app:defaultNavHost="true"
                    app:navGraph="@navigation/navigation_main"/>

接着看它的onCreate生命周期

    @CallSuper
    @Override
    public void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        final Context context = requireContext();

        mNavController = new NavController(context);
        mNavController.getNavigatorProvider().addNavigator(createFragmentNavigator());

       	.......

        if (navState != null) {
            // Navigation controller state overrides arguments
            mNavController.restoreState(navState);
        }
        if (mGraphId != 0) {
            // Set from onInflate()
            mNavController.setGraph(mGraphId);
        } else {
            // See if it was set by NavHostFragment.create()
            final Bundle args = getArguments();
            final int graphId = args != null ? args.getInt(KEY_GRAPH_ID) : 0;
            final Bundle startDestinationArgs = args != null
                    ? args.getBundle(KEY_START_DESTINATION_ARGS)
                    : null;
            if (graphId != 0) {
                mNavController.setGraph(graphId, startDestinationArgs);
            }
        }
    }

我们看到在onCreate生命周期中创建了一个NavController,并且为这个NavController创建了一个_Navigator__添加了进去,_我们跟踪createFragmentNavigator,发现它创建了一个FragmentNavigator,这个类是做什么的呢?它继承了Navigator,查看注释我们知道它是为每个Navigation设置策略的,也就是说Fragment之间通过导航切换都是由它来操作的,下面会详细介绍的,这里先简单看下。
接下来我们看到为NavController设置了setGraph(),也就是我们xml里面定义的navGraph,导航布局里面的Fragmentaction跳转等信息。

还有就是onCreateView、onViewCreated等生命周期方法,基本就是加载布局设置ID的方法了。

下面我们跟到NavController.setGraph()中看下是怎样将我们设计的fragment添加进去的?

3.2 NavController

/**
     * Sets the {@link NavGraph navigation graph} to the specified graph.
     * Any current navigation graph data (including back stack) will be replaced.
     *
     * <p>The graph can be retrieved later via {@link #getGraph()}.</p>
     *
     * @param graph graph to set
     * @see #setGraph(int, Bundle)
     * @see #getGraph
     */
    @CallSuper
    public void setGraph(@NonNull NavGraph graph, @Nullable Bundle startDestinationArgs) {
        if (mGraph != null) {
            // Pop everything from the old graph off the back stack
            popBackStackInternal(mGraph.getId(), true);
        }
        mGraph = graph;
        onGraphCreated(startDestinationArgs);
    }

我们看如果设置的graph不为null,它执行了popBackStackInternal,看注释的意思为从之前的就的graph栈弹出所有的graph:

boolean popBackStackInternal(@IdRes int destinationId, boolean inclusive) {
        .....
        .....
        boolean popped = false;
        for (Navigator navigator : popOperations) {
            if (navigator.popBackStack()) {
                mBackStack.removeLast();
                popped = true;
            } else {
                // The pop did not complete successfully, so stop immediately
                break;
            }
        }
        return popped;
    }

果真remove掉了之前所有的naviagtor。而这个mBackStack是什么时候添加的navigator的呢?查看源码我们发现:

private void navigate(@NonNull NavDestination node, @Nullable Bundle args,
            @Nullable NavOptions navOptions, @Nullable Navigator.Extras navigatorExtras) {
        boolean popped = false;
        if (navOptions != null) {
            if (navOptions.getPopUpTo() != -1) {
                popped = popBackStackInternal(navOptions.getPopUpTo(),
                        navOptions.isPopUpToInclusive());
            }
        }
        Navigator<NavDestination> navigator = mNavigatorProvider.getNavigator(
                node.getNavigatorName());
        Bundle finalArgs = node.addInDefaultArgs(args);
        NavDestination newDest = navigator.navigate(node, finalArgs,
                navOptions, navigatorExtras);
        if (newDest != null) {
            // 如果NavGraph不在栈内,先拿到父类Navgarph
            ArrayDeque<NavBackStackEntry> hierarchy = new ArrayDeque<>();
            NavGraph parent = newDest.getParent();
            while (parent != null) {
                hierarchy.addFirst(new NavBackStackEntry(parent, finalArgs));
                parent = parent.getParent();
            }
            // 现在遍历后堆栈并查看哪些导航图已经在栈内
            Iterator<NavBackStackEntry> iterator = mBackStack.iterator();
            while (iterator.hasNext() && !hierarchy.isEmpty()) {
                NavDestination destination = iterator.next().getDestination();
                if (destination.equals(hierarchy.getFirst().getDestination())) {
                    //destination 如果已经在栈顶,不需要再add了
                    hierarchy.removeFirst();
                }
            }
            // Add all of the remaining parent NavGraphs that aren't
            // already on the back stack
            mBackStack.addAll(hierarchy);
            //添加新的 destination
            NavBackStackEntry newBackStackEntry = new NavBackStackEntry(newDest, finalArgs);
            mBackStack.add(newBackStackEntry);
        }
        if (popped || newDest != null) {
            dispatchOnDestinationChanged();
        }
    }

还记得这个方法吗?我们一般手动切换Fragment时可以调用这个方法,最后就是跟踪到这里。

findNavController().navigate(R.id.bottomNavSampleActivity)

同时,切换目标Fragment到栈顶。我们发现最后dispatchOnDestinationChanged()这个方法,分发目标界面切换。有必要去跟一下,你可能会发现意想不到的东西:

 /**
     * Dispatch changes to all OnDestinationChangedListeners.
     * <p>
     * If the back stack is empty, no events get dispatched.
     *
     * @return If changes were dispatched.
     */
    @SuppressWarnings("WeakerAccess") /* synthetic access */
    boolean dispatchOnDestinationChanged() {
        // We never want to leave NavGraphs on the top of the stack
        //noinspection StatementWithEmptyBody
        while (!mBackStack.isEmpty()
                && mBackStack.peekLast().getDestination() instanceof NavGraph
                && popBackStackInternal(mBackStack.peekLast().getDestination().getId(), true)) {
            // Keep popping
        }
        if (!mBackStack.isEmpty()) {
            NavBackStackEntry backStackEntry = mBackStack.peekLast();
            for (OnDestinationChangedListener listener :
                    mOnDestinationChangedListeners) {
                listener.onDestinationChanged(this, backStackEntry.getDestination(),
                        backStackEntry.getArguments());
            }
            return true;
        }
        return false;
    }

这里面分发了所有实现了OnDestinationChangedListener接口的方法,继续跟踪,看看都哪些实现了这个接口呢?


只有一个类实现了AbstractAppBarOnDestinationChangedListener,看一下具体实现:

@Override
    public void onDestinationChanged(@NonNull NavController controller,
            @NonNull NavDestination destination, @Nullable Bundle arguments) {
        DrawerLayout drawerLayout = mDrawerLayoutWeakReference != null
                ? mDrawerLayoutWeakReference.get()
                : null;
        if (mDrawerLayoutWeakReference != null && drawerLayout == null) {
            controller.removeOnDestinationChangedListener(this);
            return;
        }
        CharSequence label = destination.getLabel();
        if (!TextUtils.isEmpty(label)) {
            ......
            ......
            matcher.appendTail(title);
            //设置title
            setTitle(title);
        }
        boolean isTopLevelDestination = NavigationUI.matchDestinations(destination,
                mTopLevelDestinations);
        if (drawerLayout == null && isTopLevelDestination) {
            //设置icon
            setNavigationIcon(null, 0);
        } else {
            //设置返回箭头状态
            setActionBarUpIndicator(drawerLayout != null && isTopLevelDestination);
        }
    }

原来如此,到这里就应该清楚了,当我们切换Fragment时,大概流程如下:

  1. 切换目标fragment到栈顶
  2. 分发目标Fragment切换状态
  3. 设置toolbar的标题、icon状态等
  4. 当然setTitle()、setNavigationIcon()等都为抽象方法,具体实现可以看子类里是怎么实现的,具体就不叙述了

到这里,基本的几个核心类以及相关实现我们基本了解了,下面我们看一下基本的流程,首先我们从入口进去,一点点跟进

3.3 Navigation.findNavController(this, R.id.fragment_home)

我们在最开始会初始化一个NavController:

@NonNull
    public static NavController findNavController(@NonNull Activity activity, @IdRes int viewId) {
        View view = ActivityCompat.requireViewById(activity, viewId);
        NavController navController = findViewNavController(view);
        .......
        return navController;
    }

@Nullable
    private static NavController findViewNavController(@NonNull View view) {
        while (view != null) {
            NavController controller = getViewNavController(view);
            .........
        }
        return null;
    }

@SuppressWarnings("unchecked")
    @Nullable
    private static NavController getViewNavController(@NonNull View view) {
        Object tag = view.getTag(R.id.nav_controller_view_tag);
        NavController controller = null;
        if (tag instanceof WeakReference) {
            controller = ((WeakReference<NavController>) tag).get();
        } else if (tag instanceof NavController) {
            controller = (NavController) tag;
        }
        return controller;
    }

查看代码可以看到是通过一个tag值来找到的,那么什么时候设置的呢?还记得3.1里面介绍的NavHostFragment的生命周期onViewCreated么?

@Override
    public void onViewCreated(@NonNull View view, @Nullable Bundle savedInstanceState) {
        super.onViewCreated(view, savedInstanceState);
        .......
        View rootView = view.getParent() != null ? (View) view.getParent() : view;
        Navigation.setViewNavController(rootView, mNavController);
    }

在视图创建的时候调用了Naviagtion.setViewNavController()。NavController初始化好了之后,接下来将它和NavigationViewToolBarBottomNavigationViewDrawerLayout进行绑定:

3.4 setupActionBarWithNavController

不管是NavigationView还是Bottom``NavigationView,都会调用这个方法,他是AppCompatActivity的一个扩展方法,调用的是NavigationUI这个类:

public static void setupActionBarWithNavController(@NonNull AppCompatActivity activity,
            @NonNull NavController navController,
            @NonNull AppBarConfiguration configuration) {
        navController.addOnDestinationChangedListener(
                new ActionBarOnDestinationChangedListener(activity, configuration));
    }

可以看到它就是调用了目标切换的那个接口,用来实现标题按钮等状态的改变。查看它的方法实现:


我们看到它重载了很多方法,包括我们上面提到的NavigationViewToolBarBottomNavigationViewDrawerLayout。这样就将组件的状态切换绑定起来了,当fragment切换时,上面提到的接口分发,去切换布局按钮等状态。

3.5 navView.setupWithNavController(navController)

public static void setupWithNavController(@NonNull final NavigationView navigationView,
            @NonNull final NavController navController) {
        navigationView.setNavigationItemSelectedListener(
                new NavigationView.OnNavigationItemSelectedListener() {
                    @Override
                    public boolean onNavigationItemSelected(@NonNull MenuItem item) {
                        //目标页面是否被选中
                        boolean handled = onNavDestinationSelected(item, navController);
                        if (handled) {
                            //切换菜单状态、关闭抽屉
                            ViewParent parent = navigationView.getParent();
                            if (parent instanceof DrawerLayout) {
                                ((DrawerLayout) parent).closeDrawer(navigationView);
                            } else {
                                BottomSheetBehavior bottomSheetBehavior =
                                        findBottomSheetBehavior(navigationView);
                                if (bottomSheetBehavior != null) {
                                    bottomSheetBehavior.setState(BottomSheetBehavior.STATE_HIDDEN);
                                }
                            }
                        }
                        return handled;
                    }
                });
        final WeakReference<NavigationView> weakReference = new WeakReference<>(navigationView);
        navController.addOnDestinationChangedListener(
                new NavController.OnDestinationChangedListener() {
                    @Override
                    public void onDestinationChanged(@NonNull NavController controller,
                            @NonNull NavDestination destination, @Nullable Bundle arguments) {
                        NavigationView view = weakReference.get();
                        if (view == null) {
                            navController.removeOnDestinationChangedListener(this);
                            return;
                        }
                        Menu menu = view.getMenu();
                        for (int h = 0, size = menu.size(); h < size; h++) {
                            MenuItem item = menu.getItem(h);
                            item.setChecked(matchDestination(destination, item.getItemId()));
                        }
                    }
                });
    }

最后就是状态切换了,当点击menu菜单或者目标Fragment切换的时候,改变状态。

3.6 遗留问题

遗留:还记得上面说的那个在设置menu菜单栏的item的ID要和navigation.xml里fragment的ID相同么?至于为什么要这么做,我们看上面的第一段代码:跟踪onNavDestinationSelected():

public static boolean onNavDestinationSelected(@NonNull MenuItem item,
            @NonNull NavController navController) {
       	.......
        .......
        if ((item.getOrder() & Menu.CATEGORY_SECONDARY) == 0) {
            builder.setPopUpTo(findStartDestination(navController.getGraph()).getId(), false);
        }
        NavOptions options = builder.build();
        try {
            //TODO provide proper API instead of using Exceptions as Control-Flow.
            navController.navigate(item.getItemId(), null, options);
            return true;
        } catch (IllegalArgumentException e) {
            return false;
        }
    }

我们看到最后还是调用navigate()方法,并且将MenuItem的ID作为参数传递过去:

public void navigate(@IdRes int resId, @Nullable Bundle args, @Nullable NavOptions navOptions,
            @Nullable Navigator.Extras navigatorExtras) {
        NavDestination currentNode = mBackStack.isEmpty()
                ? mGraph
                : mBackStack.getLast().getDestination();
        if (currentNode == null) {
            throw new IllegalStateException("no current navigation node");
        }
        @IdRes int destId = resId;
        ......
        ......
        //根据menu id查询目标页面
        NavDestination node = findDestination(destId);
        if (node == null) {
            final String dest = NavDestination.getDisplayName(mContext, destId);
            throw new IllegalArgumentException("navigation destination " + dest
                    + (navAction != null
                    ? " referenced from action " + NavDestination.getDisplayName(mContext, resId)
                    : "")
                    + " is unknown to this NavController");
        }
        navigate(node, combinedArgs, navOptions, navigatorExtras);
    }

NavDestination node = findDestination(destId)通过Menu Item的ID查询NavDestination:
**

@SuppressWarnings("WeakerAccess") /* synthetic access */
    NavDestination findDestination(@IdRes int destinationId) {
        .......
        return currentGraph.findNode(destinationId);
    }

@Nullable
    final NavDestination findNode(@IdRes int resid, boolean searchParents) {
        NavDestination destination = mNodes.get(resid);
        // Search the parent for the NavDestination if it is not a child of this navigation graph
        // and searchParents is true
        return destination != null
                ? destination
                : searchParents && getParent() != null ? getParent().findNode(resid) : null;
    }

mNodes是一个SparseArrayCompat数组,而NavDestination中维护了navigation.xml中的每个fragment的相关信息:


在初始化的时候通过addDestination()放到数组mNodes中,而mId则就是我们的MenuItem的ID,所以很清楚了吧。

4. 总结

4.1 流程

  1. 考虑到我们开始如果直接从setupWithNavController 入口进行分析的话,可能不太容易找到怎么创建的graph布局中的fragment,以及NavHostFragment到底是什么,所以我们先分析了布局中的**NavHostFragment,我们发现为什么要在布局中声明了一个NavHostFragment,**它是用来做什么的,最后发现在它的生命周期中创建了一个NavController,并且添加了FragmentNavigator,同时setGraph了。
  2. 紧接着我们通过setGraph进入到了NavController类中,通过graph里面设置的初始fragment看到了切换栈内切换Fragment的代码。
  3. 在里面我们看到了熟悉的navigate()方法,在里面dispatchOnDestinationChanged()吸引了我的注意力,通过查找,发现切换Fragment之后,通过该方法去改变布局的状态,也就是OnDestinationChangedListener接口。
  4. 到这里基本的代码实现已经了解的差不多了,然后我回到了入口,通过初始化NavController,调用NavigationUI中的方法绑定NavigationViewToolBarBottomNavigationViewDrawerLayout等布局,在调用navigate()方法后,改变状态,整个流程就走通了。

可能有一些不合理的地方,望大家见谅,但是这是我此次的一个基本流程。

4.2 类图


4.3 分析

4.3.1 NavHostFragment

我们在Activity的布局里面设置了NavHostFragment,同时设置了navGraph布局,经过上面的分析我们知道NavHostFragment中新建了NavController,并且创建了用来管理Fragment事务及切换的FragmentNavigator,可以简单的把它理解成连接Fragment和NavController的一个桥梁,同时也提供了包含导航的容器布局。

4.3.2 NavController

NavContorller是整个导航组件的核心,通过它来加载xml中fragment节点转化成NavDestination,并保存在栈内,通过navigate()方法切换栈内NavDestination,以做到fragment的切换操作。同时当fragment切换后,下发OnDestinationChanged接口,来改变NavgationView、BottomNavgationView、Menu等相关UI操作。

4.3.3 NavigationUI

通过NavgationUI类,为各个View设置接口监听,将View的UI状态和NavController中的切换Fragment做了绑定。

到这里整个Navgation组件的源码分析就结束了,大概的流程已经很清晰了,当然没有做到百分百,比如Deep Link部分,感兴趣的可以自行看一下,可以按照这个思路去真的看一下源码,看完之后你真的会对Navgation组件有更深的理解。当然你也可以参考CodeLabs中的Demo以及文档,也可以看我的Jepack_Note的代码,如有不对的地方,还望指出,谅解.
